TERMOSTATI BIMETALLICI
A SCATTO RAPIDO CON RIPRISTINO AUTOMATICO O MANUALE
Dimensioni dettagliate:

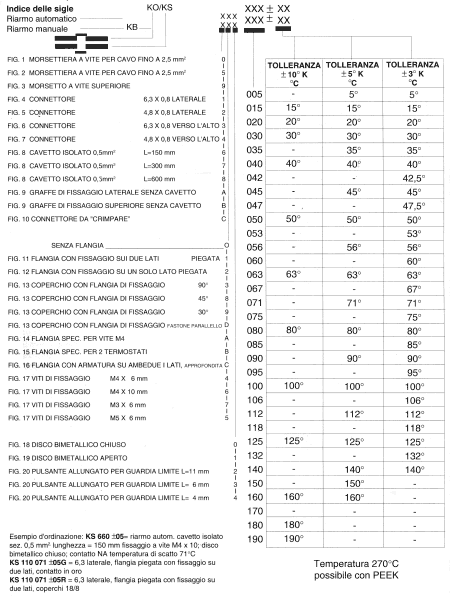

Serie KO/KS, con riarmo automatico
Tipi di collegamento elettrico: |
| |
 |
 |
| Fig.1 Morsetti a vite per cavo fino a 1,5 mm2 |
Fig.2 Morsetti a vite per cavo fino a 2,5 mm2 |
| |
 |
 |
| Fig.3 Morsetti a vite superiore |
Fig.4 Connettore verticale 6,3x0,8 verso l'
alto |
| |
 |
 |
| Fig.5 Connettore verticale 4,8x0,8 verso l'
alto |
Fig.6 cavetto isolato 0,5 mm2 lung.
l=150, 300, 600 mm |
| |
| Serie KB con manuale Tipi di collegamento elettrico: |
| |
 |
 |
| Fig.7 Connettore laterale 6,3x0,8 verso l'
alto |
Fig.8 Connettore laterale 4,8x0,8 verso l'
alto |
| |
 |
 |
| Fig.9 Graffe di fissaggio laterale/sup. senza
chiavetta |
Fig.10 Connettore da “crimpare” 0,5
lat. |
| |
| Varianti di fissaggio |
| |
 |
 |
| Fig.11 Flangia piegata con fissaggio sui due
lati |
Fig.12 Flangia piegata con fissaggio su un solo
lato |
| |
 |
 |
| Fig.13 Coperchio con flangia di fissaggio |
Fig.14 Flangia specifica per vite M4 |
| |
 |
 |
| Fig.15 Flangia specifica per due termostati |
Fig.16 Flangia con armaura su ambedue i lati,
approfondita 4 mm (5 mm) |
| |
 |
 |
| Fig.17 Disco bimetallico aperto - Pulsante allungato
per guardia limite |
Fig.18 Disco bimetallico chiuso
|
| |
 |
| Fig.19 Viti di fissaggio |
